Утверждение дефектных производственных чертежей при закупках FF&E в сфере гостеприимства сопряжено с огромными финансовыми и временными рисками. Ошибка в один миллиметр на изготовленной по индивидуальному заказу тумбочке множится в сотнях комнат для гостей. Это превращает незначительную оплошность в логистический кошмар. Основная проблема бизнеса заключается в постоянном разрыве между концептуальным замыслом проектирования и производственной реальностью. Архитектурные визуализации представляют собой безупречное видение. Однако изготовление предполагает строгие материальные ограничения, структурные ограничения и непредсказуемые условия на месте.
Тщательная проверка рабочих чертежей служит мостом для снижения рисков между видением дизайнера и производственным цехом. Это предотвращает катастрофические производственные ошибки, обеспечивает строгое соблюдение правил техники безопасности и обеспечивает соблюдение сроков проекта до начала резки сырья. Рассматривая эти документы как обязательные контракты на изготовление, проектные группы исключают предположения. Вы соблюдаете стандарты качества и гарантируете, что каждый предмет мебели идеально подойдет по прибытии.
Чертежи магазина гостиничной мебели не являются концепцией дизайна; они являются обязательными контрактами на изготовление, которые диктуют точные структурные, материальные и монтажные реалии.
Для утверждения чертежей необходимо оценить четыре важнейших параметра: допуски на размеры, столярные изделия, интеграцию инженерных систем (механических, электрических, сантехнических) и спецификации материалов.
Стратегическое время имеет решающее значение: получение предварительного одобрения рабочих чертежей за несколько месяцев до окончательных измерений объекта создает возможность адаптироваться к неизбежным архитектурным изменениям.
Физические макеты и образцы материалов должны проверяться одновременно с рабочими чертежами, чтобы подтвердить как эстетический смысл, так и структурную целостность.
Оглавление
Чертежи дизайна интерьера показывают, как выглядит мебель. Они сосредоточены на эстетике, пространственных отношениях и общем стиле. Напротив, чертежи мебельного магазина для отелей точно определяют, как производитель будет физически изготовлять эти детали. Они воплощают концептуальное видение в инженерную реальность. Дизайнеры выбирают комод из орехового дерева. На заводском чертеже подробно описаны внутренняя блокировка, подложка из фанеры толщиной 18 мм, техника подбора шпона и специальные скрытые крепления, необходимые для ее скрепления.
Понимание жизненного цикла документа предотвращает неправильное управление проектом. Рабочие чертежи представляют собой заводские чертежи с подробным описанием предполагаемых методов строительства. Они генерируются до начала физической работы. Исполнительная документация – это послемонтажная документация. Они записывают то, что было фактически построено и установлено на месте, а также изменения, внесенные на месте. Процесс перевода переходит от концептуальных файлов CAD или BIM к практическим производственным чертежам. Производители поставляют их в форматах 2D DWG или PDF. Сложные нестандартные детали часто требуют создания 3D-моделей, созданных в SolidWorks, для проверки геометрии и структурных нагрузок перед резкой дорогих материалов.
Эти подробные чертежи устанавливают окончательную основу для контроля качества и ответственности производителя. Если доставленное изголовье деформируется через три месяца, команда проекта сверяется с утвержденными чертежами. Они проверяют, соблюдала ли фабрика указанное содержание влаги (обычно 6-8% при сушке в печи) и рекомендации по основанию. Они служат основным инструментом коммуникации в экосистеме проекта. Архитектор, дизайнер интерьеров, агент по закупкам и производственное предприятие полагаются на этот единственный источник истины, чтобы оправдать свои ожидания.
Рабочие чертежи редко рассматриваются изолированно. Они составляют основу комплексного пакета документов. Просмотр чертежа без сопровождающих его листов аппаратного обеспечения, графиков отделки и сертификатов материалов оставляет пробелы в обеспечении качества. Пакет документов гарантирует, что прочные направляющие выдвижных ящиков, нарисованные на странице, соответствуют техническим характеристикам коммерческого уровня, необходимым для гостиничных помещений с интенсивным движением людей. Вы не можете утвердить чертеж, если на листе аппаратных средств указан компонент бытового назначения.
Проверка габаритных размеров на соответствие пространственным ограничениям — это первый шаг. Вы должны сверить ширину, глубину и высоту каждой детали с архитектурными планами этажей. Стандартные номера имеют узкие зазоры. Помещения, соответствующие требованиям ADA, требуют еще более строгого контроля. Стол может идеально вписаться в стандартную комнату, но не обеспечивает обязательный 27-дюймовый зазор для коленей, требуемый правилами доступности. Каждый размер должен быть сверен с матрицей конкретного помещения.
Полы в отелях редко бывают идеально ровными. Стены почти никогда не бывают полностью отвесными. Рабочие чертежи должны включать встроенные допуски для учета реалий на объекте. Ищите специальные выноски с подробным описанием писцов, наполнителей и регулируемых выравнивающих направляющих. Встроенный шкаф без указанного припуска в 50 мм оставит неприглядные зазоры на неровной стене. Это требует беспорядочной конопатки на месте или дорогостоящих модификаций на месте, которые задерживают смену помещений.
Методы строительства, подробно описанные на чертежах, определяют срок службы мебели. В гостиничном бизнесе мебель подвергается интенсивному ежедневному обращению. Вы должны искать надежные столярные методы. Стандартными требованиями являются пазы и шипы, прочные дюбельные соединения и ящики «ласточкин хвост». Неприемлемые упрощения, такие как использование исключительно стыковых соединений и гвоздей, должны вызывать немедленный отказ на этапе проверки. На чертежах должна быть изображена внутренняя угловая блокировка для всех ящиков.
Технические характеристики аппаратного обеспечения должны быть подробно описаны непосредственно на чертежах. Расплывчатых ярлыков типа «выдвижной ящик» недостаточно. На чертежах должно быть указано оборудование коммерческого уровня. Сюда входят направляющие полного выдвижения ящика грузоподъемностью 100 фунтов, скрытые европейские петли с углом открытия 110 градусов и обязательные механизмы защиты от опрокидывания для отдельно стоящих ящиков. Точное размещение и номинальная нагрузка этих компонентов должны быть проверены, чтобы обеспечить безопасность гостей и долговечность продукта.
Каждое обозначение материала на рабочем чертеже должно быть сопоставлено с утвержденной матрицей спецификаций FF&E. Это гарантирует, что фабрика намерена использовать правильную породу шпона. Он проверяет соответствующие марки ламината высокого давления (HPL) и обивочные ткани, которые соответствуют требованиям в 50 000 двойных трений для коммерческого использования. Расхождение здесь часто указывает на то, что производитель пытается заменить некачественные материалы, чтобы увеличить свою прибыль.
Обратите особое внимание на мелкие детали применения материала. На чертежах должно быть четко указано направление волокон древесины на всех видимых поверхностях. Необходимо указать толщину кромки. Для долговечности нам обычно требуются кромки из ПВХ или массива дерева толщиной 2 или 3 мм, а не тонкая меламиновая лента. Методы нанесения финишной отделки, включая тип полиуретанового верхнего покрытия и уровень его блеска, должны быть четко задокументированы. Это гарантирует согласованность по сотням единиц.
Современная гостиничная мебель в значительной степени интегрирует технологии. В футлярах часто имеются розетки, лампы для чтения и порты для зарядки. На чертежах должна быть указана точная разводка освещения светодиодной лентой. Сюда входит расположение драйвера и сокрытие проводки. В изголовьях и тумбочках требуются точные вырезы для USB-C и стандартных розеток питания. Они должны точно согласовываться с местами черновых электромонтажных работ на архитектурных планах. Все электрические компоненты должны соответствовать требованиям списка UL.
Управление проводами является основным компонентом. На рисунках должны быть показаны внутренние желоба или втулки, которые удерживают шнуры в порядке и скрывают их от взгляда гостя. Закрытая электроника выделяет тепло. Шкафы для мини-баров и медиа-консоли должны иметь специальные вентиляционные вырезы или решетки для обеспечения надлежащего рассеивания тепла. Также необходимо учитывать доступность для будущего обслуживания. Инженерному персоналу гостиницы необходимо заменить неисправный светодиодный драйвер, не разбирая всю мебель.
Ключевые показатели оценки для проверки рабочих чертежей | ||
Категория оценки | Критические элементы для проверки | Общие красные флаги |
|---|---|---|
Размерные допуски | Зазоры, регулируемые направляющие, припуски по разметке 50 мм. | Точные размеры от стены до стены без панелей-заполнителей. |
Структурные столярные изделия | Паз и шип, «ласточкин хвост», блокировка внутреннего угла | Прошитые стыки, отсутствие внутренних опор. |
Интеграция MEP | Проволоки, вентиляционные решетки, панели доступа водителя | Герметичные шкафы мини-бара, отсутствие отключений электроэнергии. |
Характеристики материала | Направление волокон, кромка 3 мм, подложка 18 мм. | Расплывчатые этикетки с надписью «отделка под дерево», отсутствуют марки ламината. |
Аппаратное обеспечение | Направляющие весом 100 фунтов, петли на 110 градусов, кронштейны для защиты от опрокидывания. | Типовые этикетки «выдвижные ящики», отсутствуют значения грузоподъемности. |

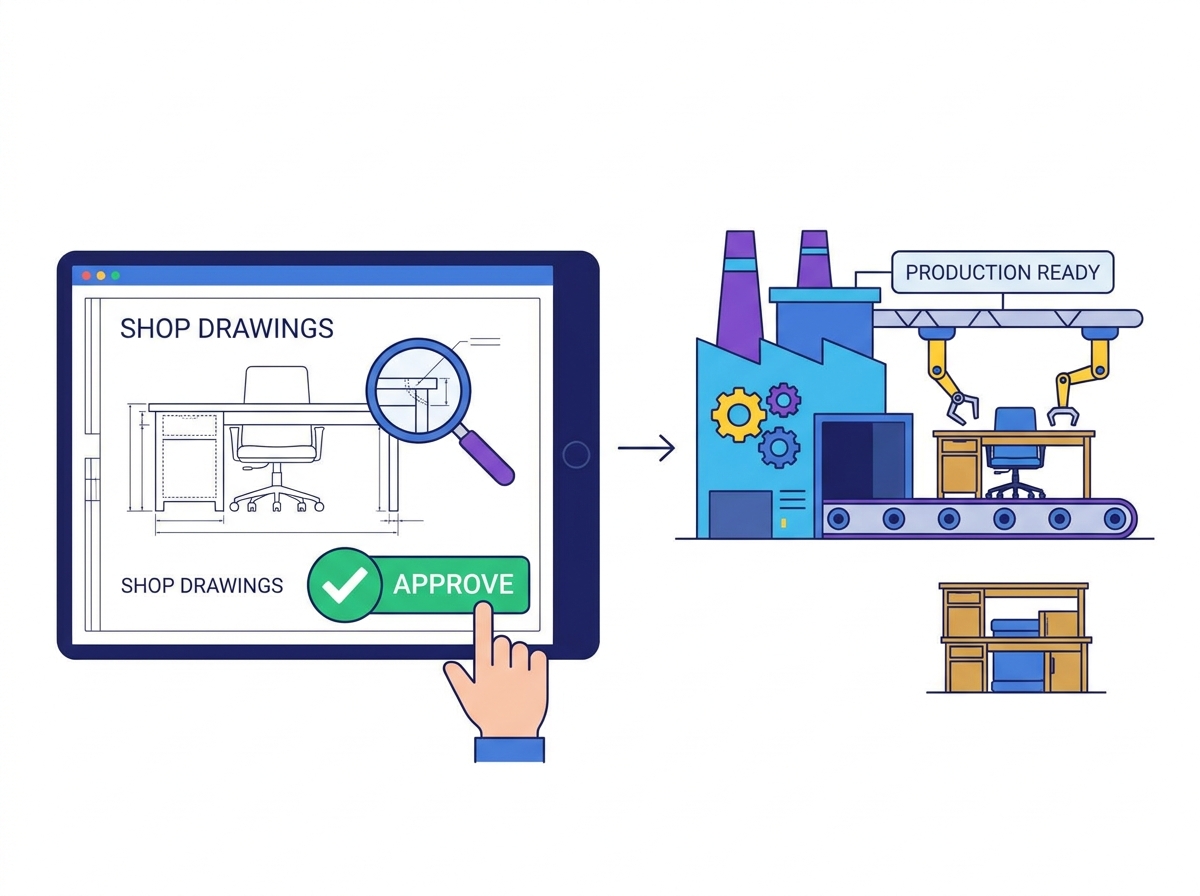

Стандартный порядок работы по разметке чертежей требует четких, однозначных аннотаций. Рецензенты используют стандартизированные методы внесения изменений, чтобы вычеркнуть неправильные размеры, добавить недостающие спецификации и уточнить замысел проекта. Неясные комментарии приводят к производственным ошибкам. Вместо пометки «сделать сильнее» правильная красная линия указывает «добавить 50-миллиметровые угловые блоки из массива дерева на всех стыках оснований».
Процесс проверки следует строгой иерархии, чтобы гарантировать, что все дисциплины проверяют детали.
Проект производителя: инженерная группа завода представляет первоначальные чертежи САПР на основе технического задания и таблицы спецификаций.
Проверка закупок: агент по закупкам проводит предварительную проверку, чтобы обеспечить согласованность бюджета и соответствие основным спецификациям.
Проверка дизайнера/архитектора: команда дизайнеров проводит глубокую техническую проверку эстетического замысла, пространственной координации и соответствия отделки.
Окончательное утверждение клиента: группа владельцев или их назначенный представитель предоставляют окончательное разрешение на продолжение производства.
Строгий контроль версий абсолютно необходим. Проекты часто проходят несколько этапов доработок. Если фабрика случайно будет производить «Версию Б» вместо утвержденной «Версии D», то полученная мебель будет неправильной. Каждый чертеж должен иметь четкую основную надпись, отображающую название проекта, номер позиции, дату редакции и порядковый номер редакции. Устаревшие чертежи должны быть аннулированы и удалены из активного каталога проекта.
Рабочие чертежи не могут быть утверждены в вакууме. Линия на странице не может передать тактильное ощущение ткани или точный блеск деревянной отделки. Чертежи должны быть проверены по образцам физической отделки. Сюда входят обрезки древесины, металлические образцы и стружка ламината. Утвержденный физический образец становится эталоном для окончательного производственного цикла, работая в тандеме с утвержденным чертежом.
Модельная комната, или этап макета, является окончательной проверкой точности рабочего чертежа. Создание прототипа позволяет команде проекта проверить предположения чертежа в физическом пространстве. Дверь гардероба закрывает вход в ванную? Удобна ли высота стола для выбранного стула? Обнаружение дефекта во время проверки в модельном зале позволяет внести изменения в чертеж перед разрешением массового производства. Это экономит огромные ресурсы и предотвращает сбои на уровне всего сайта.
Стандартная отраслевая терминология определяет юридические последствия процесса проверки. Рецензенты используют специальные штампы для обозначения статуса подачи.
Одобрено: Производитель имеет право изготавливать именно то, что показано, без каких-либо модификаций.
Утверждено с учетом отмеченного: производство может быть продолжено при условии, что производитель внесет конкретные незначительные изменения без необходимости повторной подачи нового проекта.
Пересмотреть и отправить повторно: Производство остановлено. Чертеж содержит существенные ошибки, требующие полной переработки и нового цикла проверки.
Отклонено: заявка принципиально не соответствует требованиям проекта и должна быть полностью переработана.
Эти марки имеют значительный юридический вес. Как только группа разработчиков или закупщиков официально ставит на чертеже штамп «Одобрено», часть ответственности переходит. Если производитель изготавливает деталь в точности по утвержденному чертежу, но она не подходит к помещению из-за архитектурной недосмотра, производитель, как правило, не виноват. Штамп одобрения означает, что проектная группа проверила размеры и характеристики на соответствие условиям площадки.
Опытные менеджеры проектов действуют по «правилу шести месяцев». Получение предварительного одобрения чертежей мебели задолго до того, как станут доступны окончательные размеры объекта, обеспечивает необходимый буфер. Архитектурные сдвиги неизбежны во время строительства. Стены движутся, водопроводные трубы расширяются, а уровень пола колеблется. На раннем этапе утверждения чертежа устанавливается базовый проект. Это позволяет заводу спроектировать основную структуру, оставляя при этом отдельные панели-заполнители или разметки, адаптируемые к окончательным размерам поля.
Хронологическая зависимость диктует весь график закупок. Утверждение рабочего чертежа является отправной точкой для закупки сырья. Изготовление шпона на заказ, специализированных ламинатов высокого давления и импортного оборудования часто занимает несколько недель или месяцев. Вы не можете заказать эти материалы, пока чертежи не диктуют точное количество и характеристики. Отсрочка рассмотрения чертежей напрямую задерживает приобретение материала. Впоследствии это отодвигает изготовление и ставит под угрозу окончательную дату установки.
Несоответствия, обнаруженные на поздних стадиях строительства, требуют стратегического управления. Если окончательные размеры объекта «как построено» отличаются от архитектурных планов, чертежи мебели должны быть быстро адаптированы. Если комната вдруг стала на два дюйма уже, команда должна решить, следует ли уменьшить стол, уменьшить ширину тумбочки или изменить каркас кровати. Наличие быстро реагирующей команды проектировщиков позволяет быстро вносить изменения, не останавливая всю производственную линию.
Ускоренное отслеживание элементов критического пути является необходимой стратегией. Встроенные шкафы, туалетные столики и мини-кухни навсегда вошли в архитектуру. Их чертежи требуют абсолютного приоритета, поскольку строительным группам нужны эти размеры для завершения черновых работ по сантехнике и электрике. Отдельно стоящая свободная мебель, такая как шезлонги или обеденные столы, несет меньший пространственный риск. Их можно обработать немного позже в очереди на утверждение, если ресурсы ограничены.
Несоблюдение заводских чертежей представляет собой серьезные юридические и эксплуатационные риски. К частым ошибкам относятся неправильная высота рабочего стола. В гардеробах часто есть подвесные штанги, расположенные вне досягаемости, что не соответствует правилу максимальной высоты вылета вперед в 48 дюймов. Выступающие предметы, закрепленные на стене, нарушают правила обнаружения тростей для слабовидящих гостей. Отсутствие оборудования для защиты от опрокидывания на тяжелых комодах представляет собой прямую угрозу безопасности.
Наиболее эффективной стратегией смягчения последствий является введение специального контрольного списка соответствия на этапе «красной линии». Рецензенты не должны полагаться на память. Они должны активно сопоставлять каждый соответствующий рисунок с местными нормами доступности и стандартами безопасности гостиничного бренда. Если конкретный предмет предназначен для доступной комнаты, он должен пройти отдельный строгий аудит соответствия, прежде чем получить штамп одобрения.
Красиво спроектированный предмет мебели бесполезен, если он не достигает комнаты для гостей. Рецензенты часто игнорируют логистическую реальность перемещения крупных предметов через сложную территорию отеля. Поместится ли полностью собранное изголовье кровати длиной три метра в служебные лифты? Может ли он перемещаться по узким углам коридора или стандартным дверным проемам гостевой комнаты? Неспособность учесть ограничения при установке приводит к повреждению мебели и дорогостоящим модификациям на месте.
Чтобы снизить этот риск, потребуйте, чтобы на рабочих чертежах был четко указан метод доставки и сборки. На чертежах должно быть указано, поставляются ли изделия полностью собранными или в разобранном виде (KD). Для изделий KD на чертежах должны быть подробно описаны точные требования к сборке на месте. Сюда входит тип скрытых креплений, используемых для соединения секций внутри комнаты. Это гарантирует, что у монтажной бригады будут необходимые инструменты и инструкции.
Качество представленных чертежей служит высокоточной лакмусовой бумажкой общих технических возможностей производителя. Фабрика, которая производит небрежные, неполные чертежи, почти наверняка будет производить неряшливую и некачественную мебель. Этап разработки показывает, насколько глубоко производитель понимает стандарты коммерческого строительства и поведение материалов.
Следите за конкретными тревожными флажками во время первоначальной отправки. Отсутствие поперечных сечений указывает на отсутствие внутреннего структурного планирования. Неопределенные обозначения материалов позволяют предположить, что фабрика намерена использовать любые дешевые материалы, доступные в настоящее время. Неучет плинтусов, расположения электрических розеток или настенных выключателей демонстрирует опасное отсутствие координации с архитектурной средой. Плохое форматирование САПР, перекрывающиеся линии и неразборчивый текст отражают неорганизованную работу. Не стоит доверять такую операцию с многомиллионным бюджетом FF&E.
Утверждение чертежей гостиничной мебели — это строгая техническая оценка, а не простая административная формальность. Это единственный наиболее эффективный механизм, которым обладает проектная группа, для защиты бюджета, обеспечения соблюдения стандартов качества и гарантии соблюдения сроков установки. Рассматривая эти документы как обязательные контракты, вы избавляетесь от догадок, которые мешают сложным проектам в сфере гостеприимства.
При выборе партнеров-производителей отдавайте предпочтение фирмам, которые демонстрируют активное решение проблем. Сотрудничайте только с производителями FF&E или проектными фирмами, которые обеспечивают высокоточную детализацию в своих первоначальных заявках. Поставщик, который задает точные вопросы о допусках на объекте и интеграции MEP на этапе разработки, является поставщиком, который предоставит конечный продукт превосходного качества.
Чтобы обезопасить свой следующий проект в сфере гостеприимства, предпримите следующие немедленные действия:
Прежде чем запрашивать чертежи, проверьте свои текущие пакеты спецификаций FF&E, чтобы убедиться, что все требования к оборудованию, отделке и инженерным системам четко определены.
Запросите образцы рабочих чертежей у потенциальных поставщиков на этапе торгов, чтобы оценить их инженерную компетентность и внимание к деталям.
Установите строгий протокол контроля версий со своей командой по закупкам, чтобы гарантировать, что только самые последние, полностью утвержденные версии попадут на завод.
Запланируйте проверку помещения физической модели специально для проверки пространственных предположений и выбора материалов, подробно описанных в утвержденных чертежах.
Опираясь на более чем 30-летний опыт производства мебели и услуги полного цикла от проектирования САПР до установки на месте, Hongye Furniture Group предлагает универсальные индивидуальные мебельные решения для проектов гостиничного бизнеса. Его интегрированные возможности проектирования и производства помогают владельцам отелей, дизайнерам и подрядчикам превращать концепции FF&E в сборную мебель, соответствующую утвержденным спецификациям, условиям объекта и стандартам бренда.
Ответ: Чертежи дизайна интерьера иллюстрируют концептуальную эстетику, стиль и пространственную планировку мебели. Рабочие чертежи представляют собой высокотехнологичные инженерные чертежи, созданные производителем. В них подробно описывается, как будет физически построена деталь, с указанием внутренних столярных изделий, толщины материала, типов фурнитуры и точных размеров, необходимых для изготовления.
О: Первоначальная разработка обычно занимает от двух до четырех недель, в зависимости от сложности проекта. Цикл проверки с участием групп по закупкам, проектированию и работе с клиентами может занять дополнительно две-три недели на каждую редакцию. Сложные проекты часто требуют нескольких раундов пересмотра, поэтому необходимо начинать процесс за несколько месяцев до начала производства.
Ответ: «Утверждено как отмечено» означает, что производитель имеет право приступить к производству при условии внесения конкретных незначительных исправлений, отмеченных на чертеже группой проверки. Это экономит время, устраняя необходимость для производителя создавать и повторно отправлять совершенно новый проект для следующего полного цикла рассмотрения.
Ответ: Рабочие чертежи существуют в двухмерной плоскости и не могут полностью воспроизводить реальные условия. Комнаты физических моделей позволяют команде протестировать масштаб, комфорт и функциональность мебели в реальных пространственных ограничениях. Это подтверждает, что инженерные решения, принятые на бумаге, успешно воплощаются в жизнь физических гостей.
Ответ: Ответственность разделена. Производитель несет ответственность за точное проектирование конструкции и воплощение проектного замысла в осуществимые планы. Однако, как только проектные и архитектурные группы ставят на чертеже штамп «Одобрено», они берут на себя ответственность за проверку соответствия размеров, эстетики и характеристик материалов условиям объекта и общим требованиям проекта.
Ответ: Профессиональные рабочие чертежи включают встроенные допуски для учета изменений на месте. В комплект поставки входят разметочные детали, наполнители и регулируемые выравнивающие направляющие. Детали Scribe представляют собой панели большого размера, обрезанные на месте, чтобы соответствовать неровным стенам. Это позволяет фабрике заранее построить основную конструкцию мебели, обеспечивая при этом гибкость монтажной бригады для обеспечения идеальной подгонки.
